Klappenantrieb 24V DC

Batteriegestützter Klappenbetrieb bei Netzausfall - einfach per USV im Schaltschrank!

Klappenantrieb 24V DC mit hoher Verfügbarkeit zur Durchflussregelung, zur Freigabe der Löschwasserreserve, zur Bezugsfreigabe im Verbund, zur Betätigung von Verwurfsklappen, sowie für Sicherheit im Not- und Störfall.

Kleinste elektrische Leistung, höchste Drehkraft auch bei Batteriebetrieb während Netzausfall. Der Scheidegger Klappenantrieb mit 24V DC Versorgung überzeugt durch seine ideale Kraftübertragung.

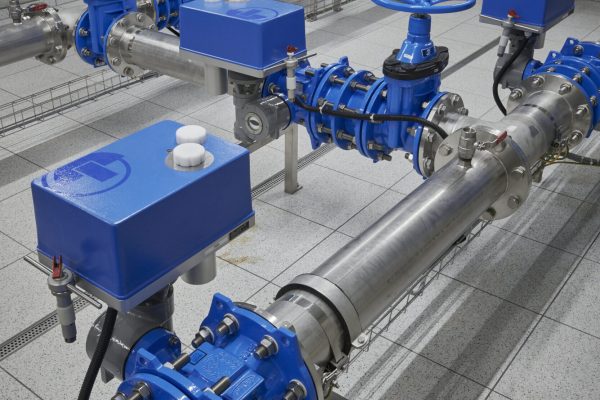

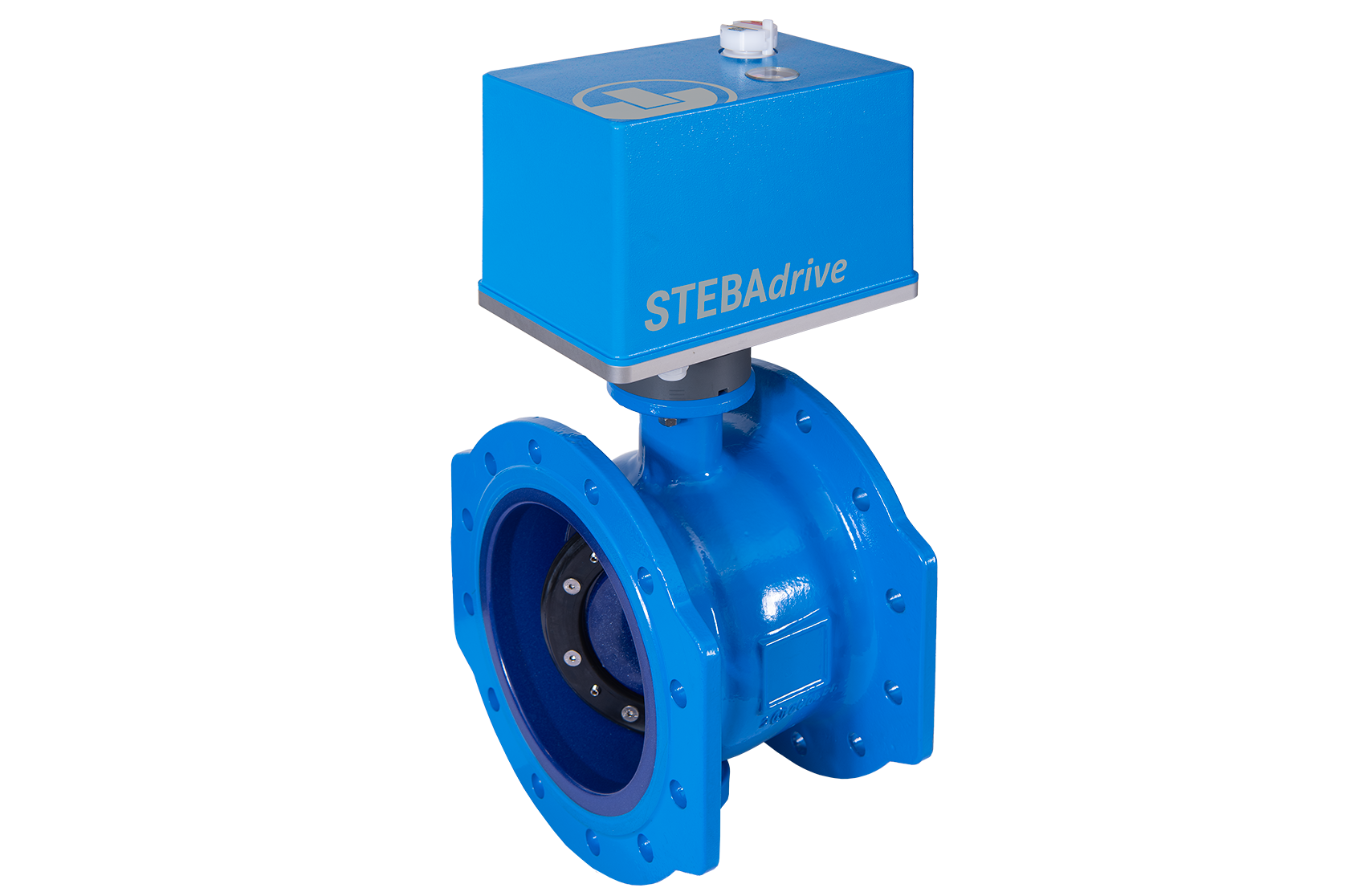

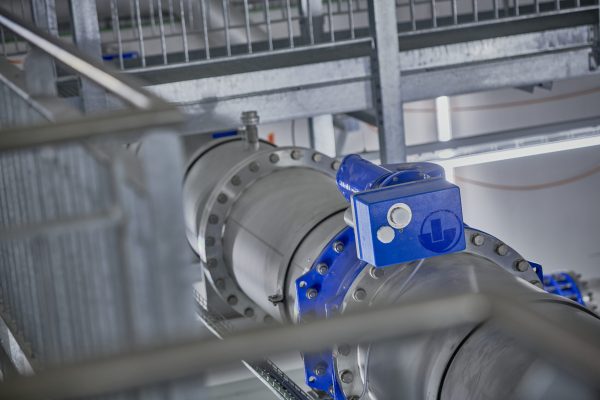

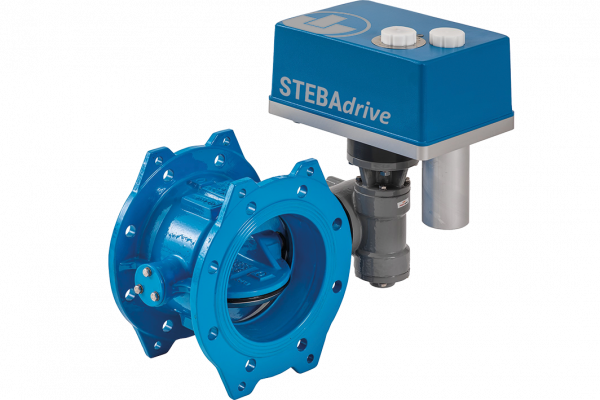

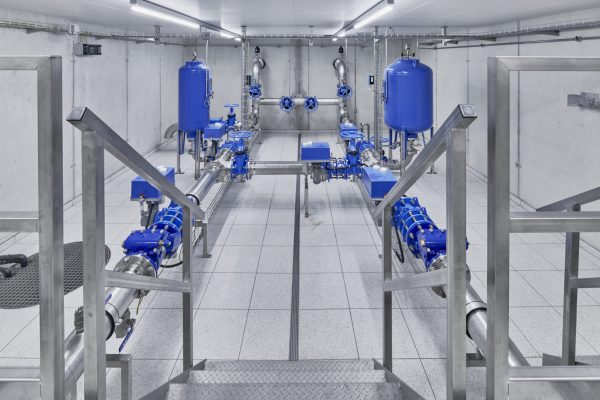

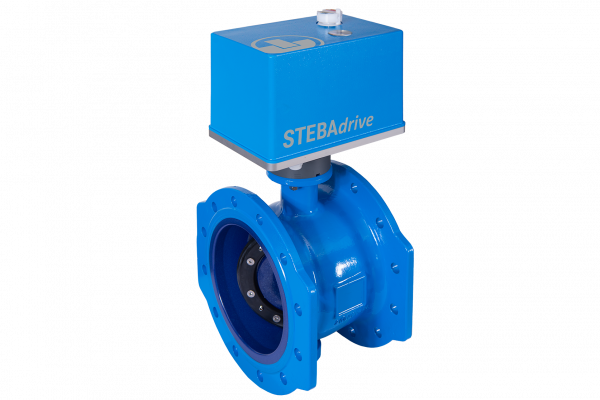

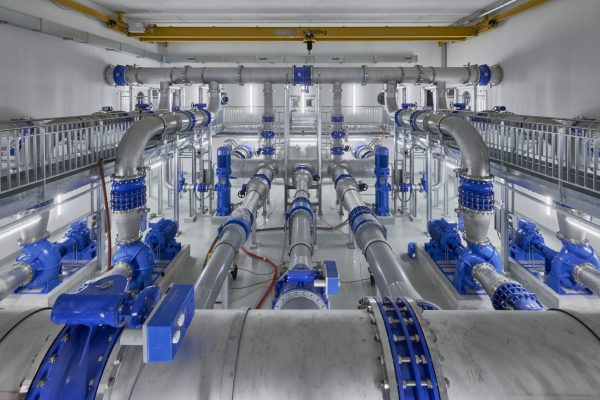

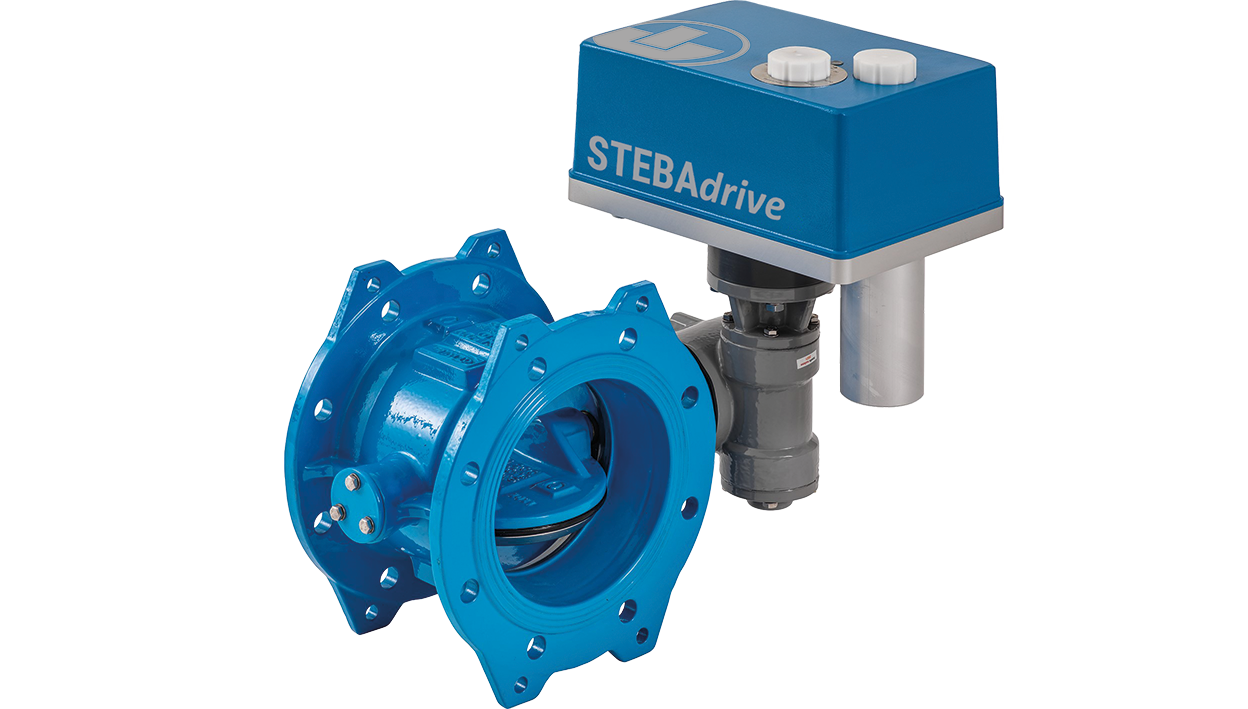

„1/4 Direktdrehung“ oder „Kurbelantrieb“ für Absperrklappen und Regelklappen

Eine Auswahl an Adapterteilen ermöglicht den Anbau des Antriebs an handelsübliche Klappenfabrikate – erhältlich für alle Normgrössen von DN50 bis DN1000. Angeboten werden zwei Ausführungstypen; der Antrieb „1/4 Direktdrehung“ für Regel- und Drosselklappen ≤DN 300 (resp. ≤DN 250 für Absperrklappen) und der „Kurbelantrieb“ ohne Umdrehungsbeschränkung, der für Regel- und Drosselklappen sämtlicher Nennweiten erhältlich ist.

Schnittstellen und Informationen

Beide Antriebstypen sind standardmässig mit diskreten Signalausgängen, für die Positions- und Zustandsübermittlung an die Steuerung, ausgestattet. Am  Typ „1/4 Direktdrehung“ kann die Klappenstellung zusätzlich mittels Positionsanzeige am Gehäuse abgelesen werden; weiterhin wird der Klappenzustand per Lichtsignal angezeigt.

Redundanz

Für die Bedienung im Störfall wird der Antrieb standardmässig mit einer komfortabel bedienbaren Handkurbel ausgeliefert. Am 1/4 Direktdrehung-Antrieb ist die Handkurbel fest verbaut, während zum Kurbelantrieb im Lieferumfang ein Schlüssel für die Handbedienung zur Verfügung steht.

Warum ein Schweizer Produkt einsetzen?

Produkte der Firma Scheidegger in Burgdorf verfügen über einen sehr hohen Eigenfertigungsgrad, sind äusserst robust, effizient und seit 1970 bewährt. Mit unserem pflichtbewussten und qualitativ hochstehenden Service bieten wir Betriebssicherheit und Ersatzteile auch für Klappenantriebe die bereits vor mehreren Jahrzenten unser Werk verlassen haben.

Weitere Informationen auf Anfrage.

YouTube

By loading the video, you agree to YouTube's privacy policy.
Learn more

Load video

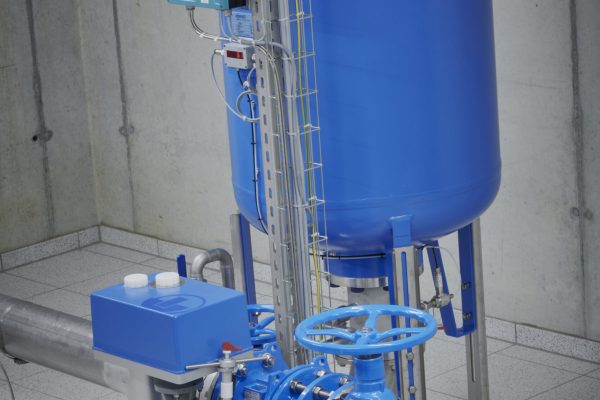

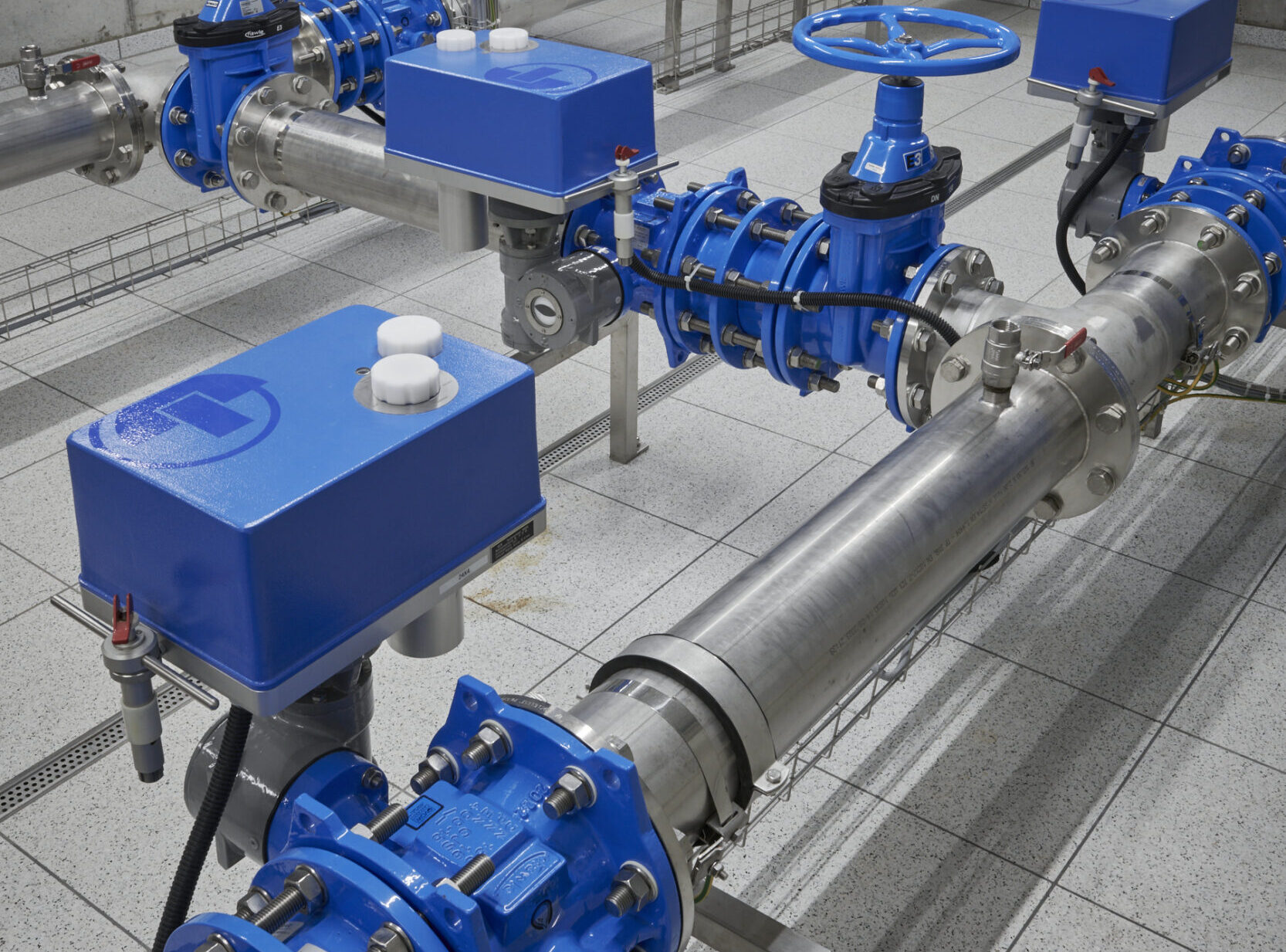

Wasserklappe Antrieb 24V DC

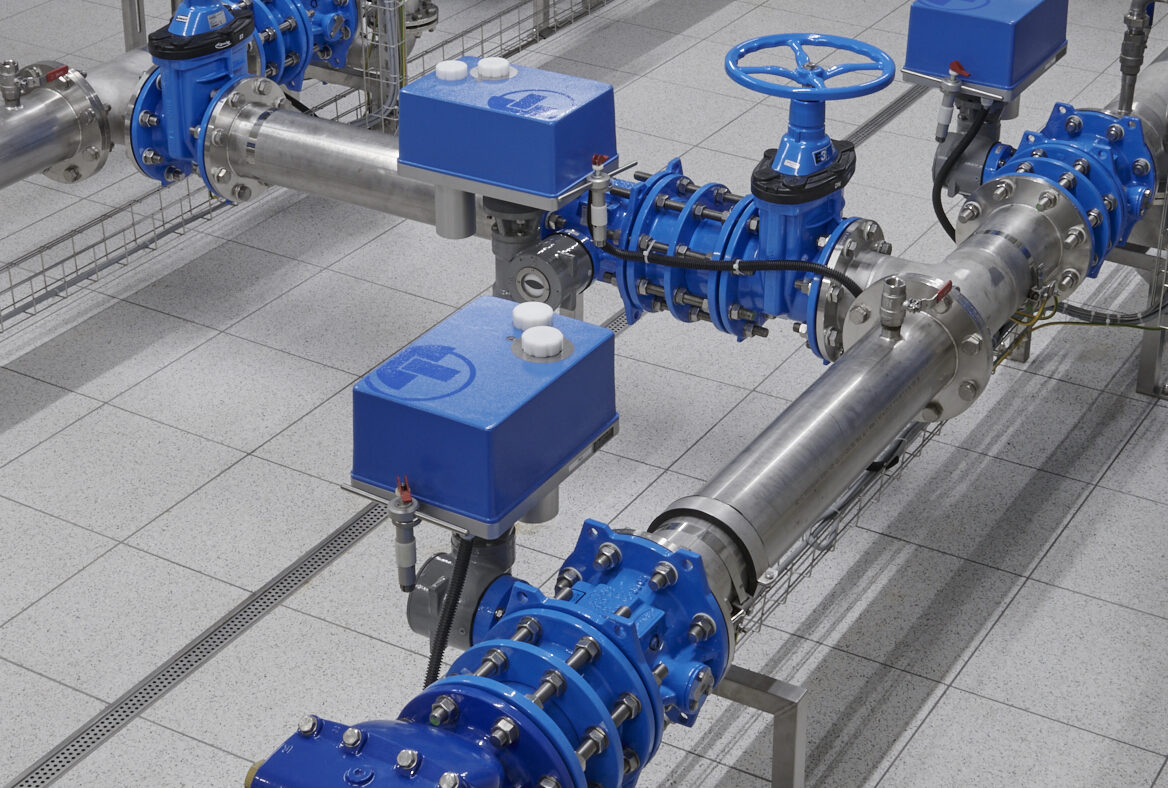

Elektrischer Klappenantrieb 24V DC

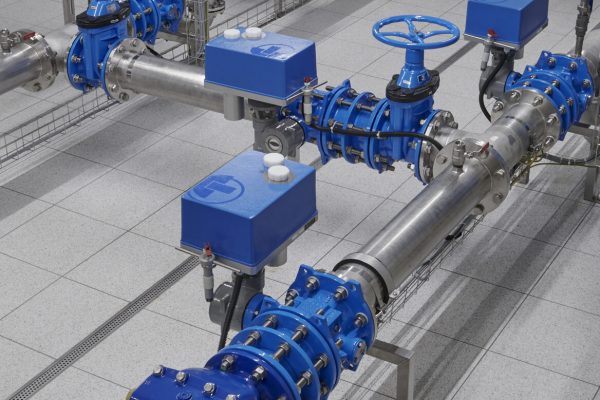

Klappenantrieb SB2N

Technische Informationen

Elektrische und mechanische Leistung/Eigenschaften der Klappenantriebe.

Analog Out 4..20mA

  • Klappenposition

Digital In

  • Klappe ZU
  • Klappe AUF
  • Reset (dadurch Manuell-Reset nicht möglich)

Digital Out Potenzialfrei

  • Klappe OFFEN
  • Klappe ZU
  • Handbetrieb
  • Überlast



Modell 1/4 Direktdrehung; Drehmoment auf Antriebsachse

1000 Nm

Modell Kurbelantrieb; Drehmoment auf Antriebsachse

125 Nm

Modell 1/4 Direktdrehung:

Durchschnittlich: 200 – 300 mA / 24V DC

Max. bei Anlauf und Schwergang 1A / 24V DC

Modell Kurbelantrieb:

Durchschnittlich: 1 – 2A (Wird durch Getriebe-Dimensionierung/Übersetzung beeinflusst)

Bei Anlauf und Schwergang max 5A / 24V DC

Im Störfall Max. 6A / 24V DC

Eigenschaften

  • Speisung über Schaltschrank-USV möglich (Dimensionierung beachten)
  • Bedienung per Handkurbel im Notfall
  • Integrierte Stromüberwachung
  • Kleine Bauform, leichtes Konstruktionsgewicht
  • Adapter für Anbau an sämtliche handelsüblichen Klappenfabrikate erhältlich
  • Anbau an vorhandene Klappen als Dienstleistung erhältlich

Fragen und Antworten

Kann ich den Antrieb selbst auf meine Klappe montieren?, Grundsätzlich ja. Wir empfehlen jedoch unser Serviceangebot hierfür zu nutzen, wodurch für Sie die folgenden Vorteile entstehen: - Exakte Einstellung der Endpositionen zur Erhöhung der Langlebigkeit der Klappe. - Einstellung der Stromüberwachung, damit Alarme bei Schwergang der Klappe im richtigen Moment generiert werden, sowie Fehlalarme verhindert werden. - Qualitative Ausführung durch routiniertes Personal.
Wie gross muss ich die USV dimensionieren?, Bitte wenden Sie sich an einen unserer Kundenberater - wir unterstützen Sie gerne bei der Auslegung. Grundsätzlich wird die Stormaufnahme des Antriebs von der angeschlossenen Klappe durch die folgenden Faktoren beeinflusst: - Nennweite - Fabrikat / Mechanik - Wasserdruck - Medium
Warum blinkt am Gehäuse die rote Lampe?, Es liegt oder lag eine Überlastsituation vor. Sollte die Klappe blockiert sein, müssen Sie die Klappe reinigen und ggf. einen verklemmten Gegenstand entfernen. Sollte sich der Gegenstand bereits von alleine entfernt haben, muss ein Reset durchgeführt werden. Typ 1/4 Direktdrehung: Handkurbel hineindrücken und wieder herausziehen. Typ Kurbelantrieb: Resetfunktion mit Handkurbel ausführen (Siehe Bedienungsanleitung)
Warum leuchtet die Lampe am Gehäuse nicht dauerhaft grün?, Die Farben signalisieren das folgende: Grün: Antrieb befindet sich im Modus Handbedienung Rot: Es liegt oder lag eine mechanische Überlast vor Kein Licht: Normalbetrieb
Warum wird die Klappenposition am Gehäuse des Typs Kurbelantrieb nicht angezeigt?, Der Kurbelantrieb wird in der Regel an ein Übersetzungsgetriebe angebaut, das bereits über eine Positionsanzeige verfügt.
