Clapet à servomoteur 24V DC

Fonctionnement des clapets sur batterie en cas de panne de courant - simplement par l'intermédiaire d'un UPS dans l'armoire de commande!

Clapet à servomoteur 24V DC à haute disponibilité pour la régulation du débit, pour la libération de la réserve d’eau d’extinction, pour la libération de l’alimentation dans le réseau, pour l’actionnement des clapets de décharge, ainsi que pour la sécurité en cas d’urgence et de dysfonctionnement.

La puissance électrique la plus faible, le couple le plus élevé même avec un fonctionnement sur batterie en cas de panne de courant. L’entraînement de clapet Scheidegger avec alimentation 24V DC convainc par sa transmission idéale de puissance.

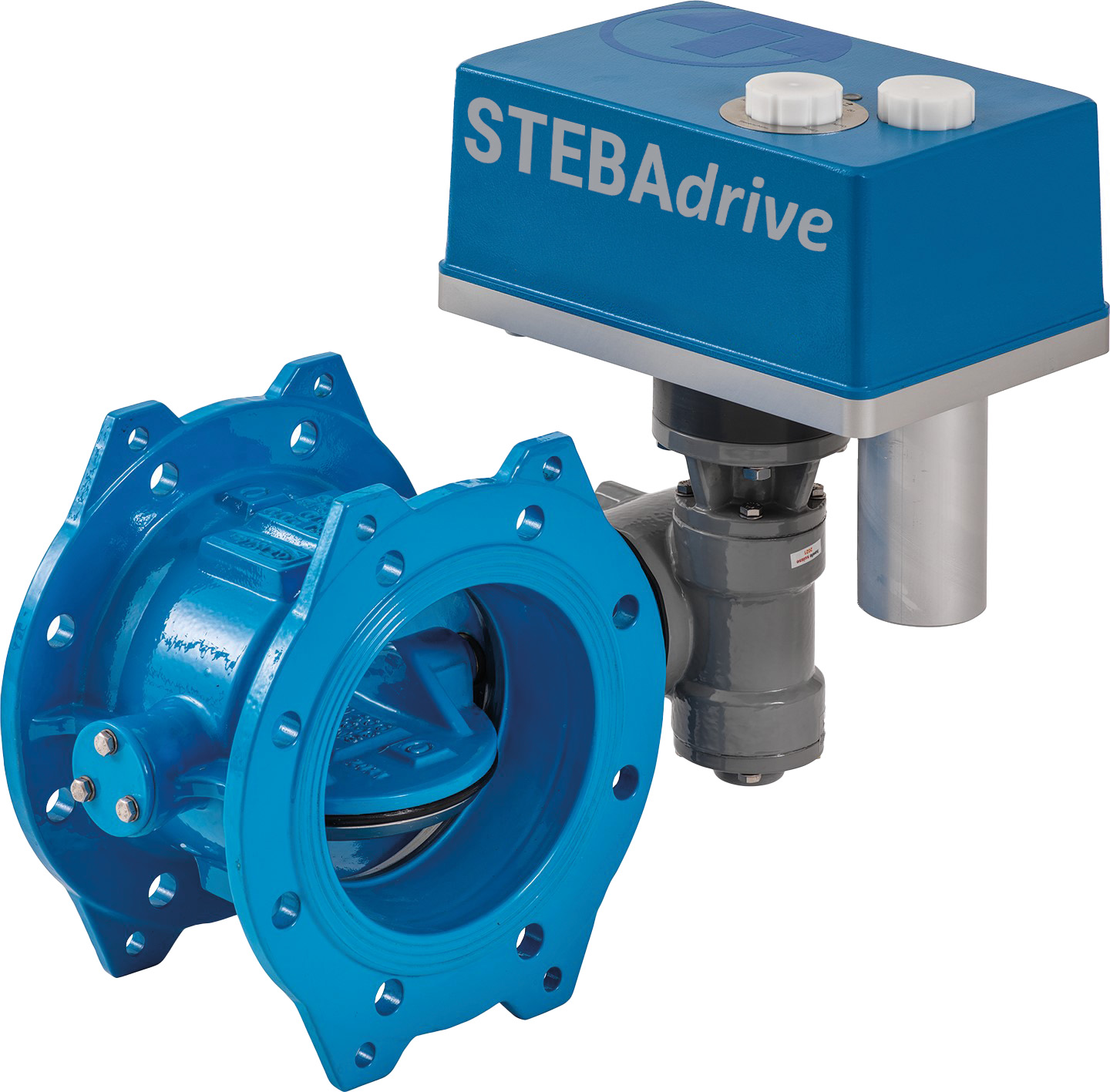

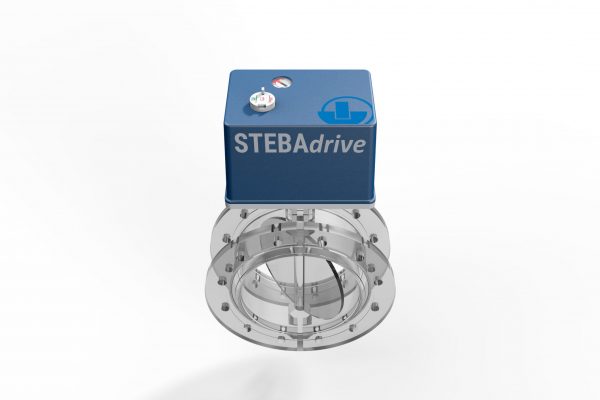

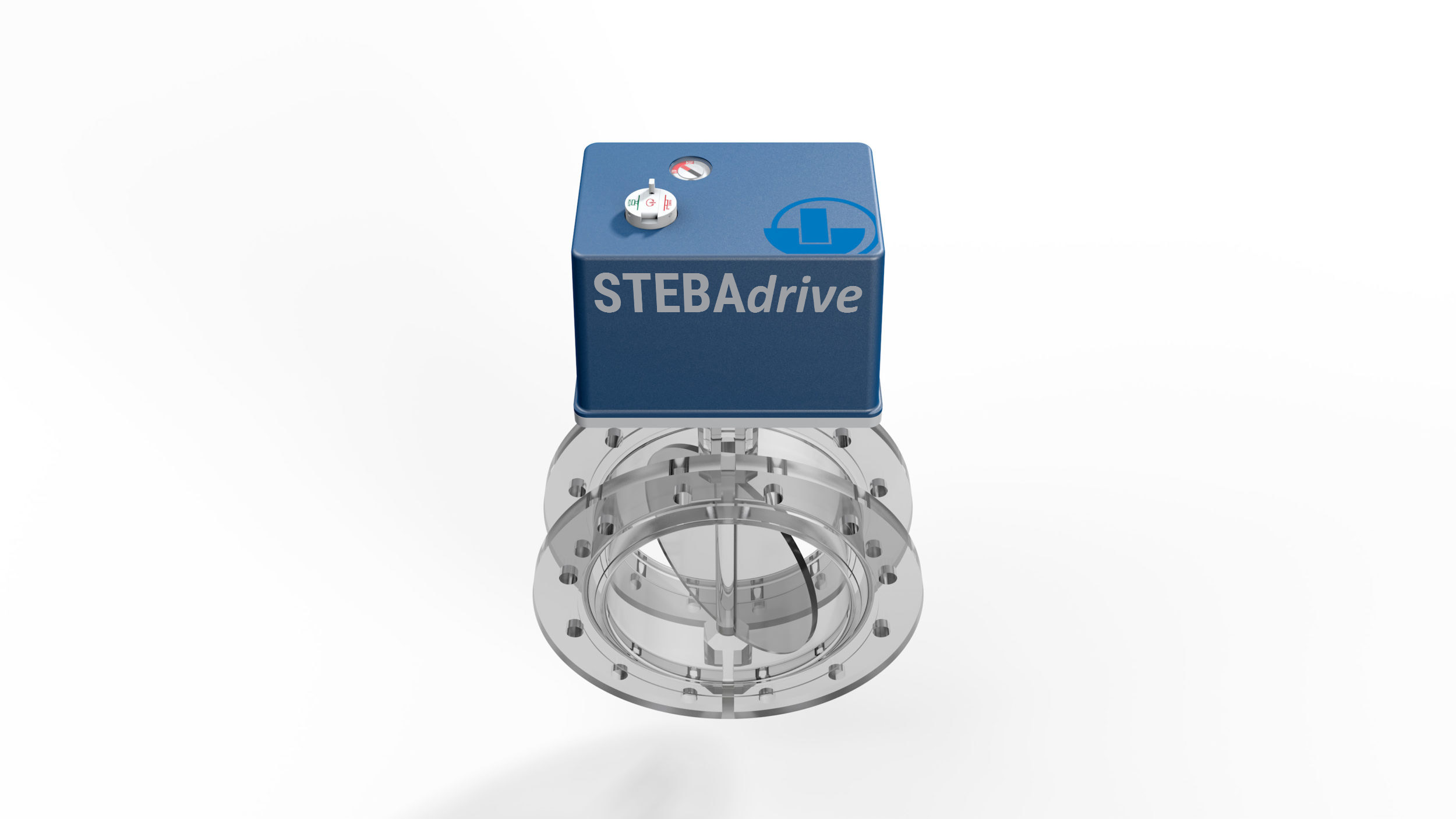

« 1/4 Rotation directe » ou « Actionneur à manivelle » pour les vannes papillon et les clapets de régulation

Une sélection de pièces d’adaptation permet de monter l’actionneur sur des marques de clapets disponibles dans le marché – disponibles pour toutes les tailles standard de DN50 à DN1000. Deux types d’actionneurs sont disponibles : l’actionneur « 1/4 de tour direct » pour les vannes de régulation et les vannes papillon ≤DN 300 (ou ≤DN 250 pour les vannes papillon) et l’actionneur « à manivelle » sans limitation de rotation, qui est disponible pour les vannes de régulation et les vannes papillon de toutes les tailles nominales.

Interfaces et informations

Les deux types d’actionneurs sont équipés en standard de sorties de signaux discrets pour la transmission de la position et de l’état au système de commande. Sur le type « 1/4 de tour direct », la position du clapet peut être lue en plus au moyen d’un indicateur de position sur le boîtier ; de plus, l’état du clapet est indiqué par un signal lumineux.

Redondance

Pour le fonctionnement en cas de panne, l’actionneur est fourni en standard avec une manivelle pratique. La manivelle est installée en permanence sur l’actionneur 1/4 de tour direct, tandis qu’une clé pour le fonctionnement manuel est disponible pour l’actionneur à manivelle dans le volume de livraison.

Pourquoi choisir un produit suisse?

Le produits de notre Centre de compétence approvisionnement en eau à Burgdorf ont un très haut degré de production interne, sont extrêmement robustes, efficaces et ont fait leurs preuves depuis 1970. Grâce à notre service consciencieux et de haute qualité, nous offrons une fiabilité opérationnelle et des pièces de rechange même pour les clapet à servomoteur qui ont déjà été livrés il y a plusieurs décennies. Le produit a reçu le Swiss-Label.

Informations complémentaires sur demande.

YouTube

By loading the video, you agree to YouTube's privacy policy.
Learn more

Load video

Informations techniques

Performances/caractéristiques électriques et mécaniques des clapets à servomoteur

  • Sorties de signal

    Sorties de signal

    Sortie analogique 4..20mA

    • Position d’amortisseur

    Numérique In

    • Clapet FERMÉ
    • Clapet OUVERT
    • Réinitialisation (donc réinitialisation manuelle impossible)

    Digital Out potentiel libre

    • Clapet OUVERT
    • Clapet FERMÉ
    • Fonctionnement manuel
    • Surcharge
  • Puissance mécanique

    Puissance mécanique

    Modèle 1/4 de rotation directe; couple sur l’essieu moteur

    1000 Nm

    Modèle de transmission à manivelle; couple sur l’essieu moteur

    125 Nm

  • Consommation d'énergie électrique

    Consommation d'énergie électrique

    Modèle 1/4 rotation directe:

    Moyenne: 200 – 300 mA / 24V DC

    Max. au démarrage et équipement lourd 1A / 24V DC

    Modèle de vilebrequin:

    Moyenne : 1 – 2A (Influencé par le dimensionnement/rapport de l’engrenage)

    Au démarrage et aux engins lourds max 5A / 24V DC

    En cas de panne, max 6A / 24V DC

Caractéristiques

  • Alimentation électrique possible via l’armoire électrique UPS (Observer les dimensions)
  • Fonctionnement par manivelle en cas d’urgence
  • Contrôle intégré des courants
  • Petite conception, poids de construction léger
  • Adaptateurs à monter sur toutes les marques de clapets disponibles dans le commerce
  • Fixation aux clapets existants disponible en tant que service
