Sanierung ARA Niederbipp; Überblick dank neuem Prozessleitsystem

Sanierung ARA und Sonderbauwerke im laufenden Betrieb

Sanierung ARA Gemeinde Niederbipp

Das kommunale Abwasser der Gemeinde Niederbipp wird in der gemeindeeigenen ARA mittels Rechen und Sandfang vorbehandelt. Für die biologische Reinigung wird das Abwasser anschliessend zur Industriekläranlage der Firma Kimberly-Clark geleitet. Das Kanalnetz der Gemeinde beinhaltet sechs Pumpwerke und ein Regenbecken. Alle Bauwerke sind mit privaten Kabelleitungen verbunden und bieten beste Möglichkeit zur Daten-Vernetzung. Die nicht mehr genutzten und alten Anlagenteile wie Faulturm, Frischschlammbehälter und die ehemalige Abwasser- und Schlammbehandlungsanlage der ARA Niederbipp sind seit Jahren nicht mehr in Betrieb. Die Gemeinde wollte diese Anlagenteile zurückbauen, Altlasten sanieren und den dadurch frei gewordene Platz anders nutzen.

Sammelalarm und keine Fernsteuerung

Die ARA selbst, sowie auch die Aussenbauwerke waren nicht mehr auf dem Stand der Technik. Die Anlagen waren alarmtechnisch vernetzt, jedoch wurde vom gesamten Abwassernetz nur ein Sammelalarm ausgelöst. Dies machte die Ortung der Problemstelle zeitaufwändig und mühsam. Besonders wenn zeitgleich mehrere Alarme anstanden. Bedient wurden die Anlagen jeweils nur vor Ort; eine Fernsteuerung war nicht möglich. Auch eine Visualisierung und somit eine Gesamtübersicht aller Anlagen waren nicht verfügbar.

Anforderung der Gemeinde

  • Neues Prozessleitsystem (PLS).
  • Ersatz der Steuerungen und Messtechnik der ARA und der Aussenbauwerke.
  • Neues Netzwerkkonzept mit Anschluss der Aussenbauwerke an das PLS.
  • Die Alarme sollen durch das Betriebspersonal einfach lokalisiert und priorisiert werden können.
  • Erneuerung der Anbindung an die Kläranlage der Kimberly-Clark.
  • Miteinbezug örtlicher Unternehmungen.

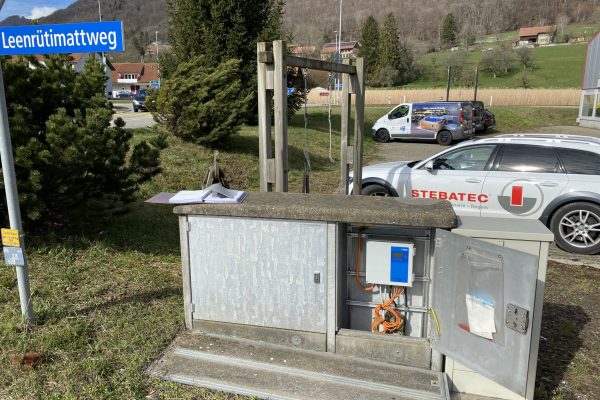

Mit dem Sanierungsprojekt wurden die Anlagen neu mit lokalen Steuerung ausgestattet. Bei den Pumpwerken kamen die ALLinONE Pumpensteuerung zum Einsatz und das Regenbecken und die ARA wurden mit SPS Steuerungen ausgerüstet. Vernetzt wurden die Anlagen mittels Ethernet über die privaten Kupferleitungen. Neu erfolgt die Bedienung über einen Internetanschluss und via dem cloudbasierten Prozessleitsystem ARAbella online.

Projektrealisierung: kompakt und effizient

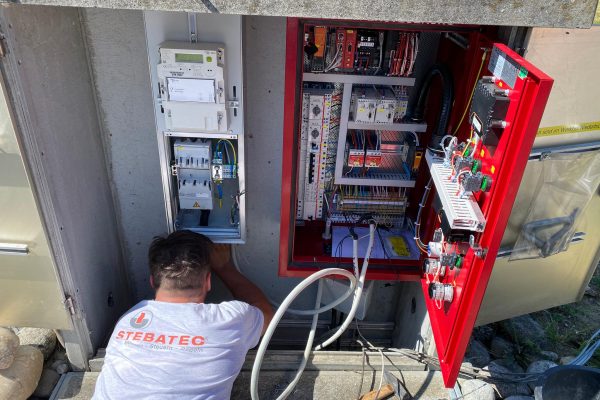

Als Bau- und Verfahrensplaner erstellten die Ryser Ingenieure für die Ausrüster und für STEBATEC als Automationsfirma ein Pflichtenheft. Es wurde ein neuer Rechen eingebaut und einige Baumeisterarbeiten vollzogen. Die Elektroplanung, die Lieferung der Schaltanlagen, Elektroinstallationen, Messtechnik sowie die Steuer- und Leittechnik konnte die STEBATEC aus einer Hand liefern. Das reduzierte den Koordinationssaufwand, weil der Ansprechpartner der STEBATEC eine Vielzahl potenzieller Ansprechpartner in personalunion darstellt.

Ein Ansprechpartner für die Zukunft

Besonders für den Fall wenn es später zu einer Störung kommen sollte, die der Betrieb nicht eindeutig der Messung, der Kommunikation, der Elektroinstallation oder der Steuerung zuordnen kann, werden die Vorteile der einfachen Projektstruktur zum tragen kommen. Für die Zukunft hat die Gemeinde einen Ansprechpartner für alle elektrotechnische Fragen, der sowohl die Fachkompetenz für IT, Steuerung und Messtechnik verkörpert: STEBATEC.

Neuer Betriebs-Container

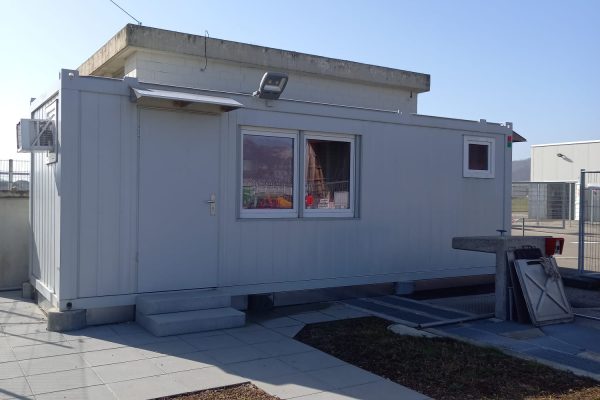

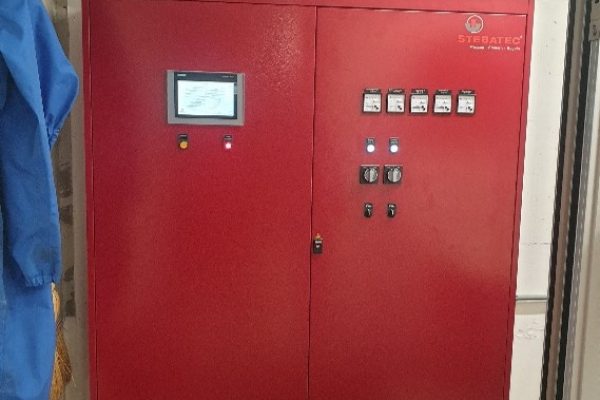

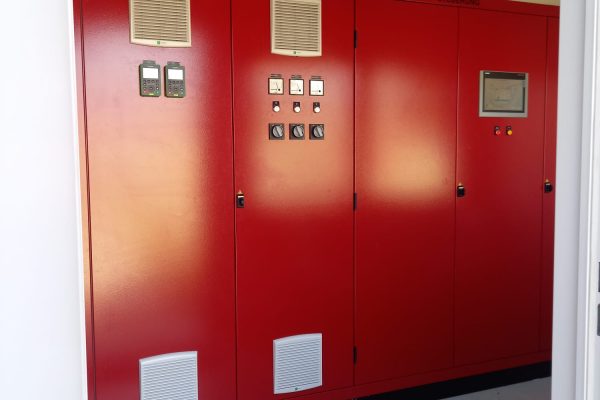

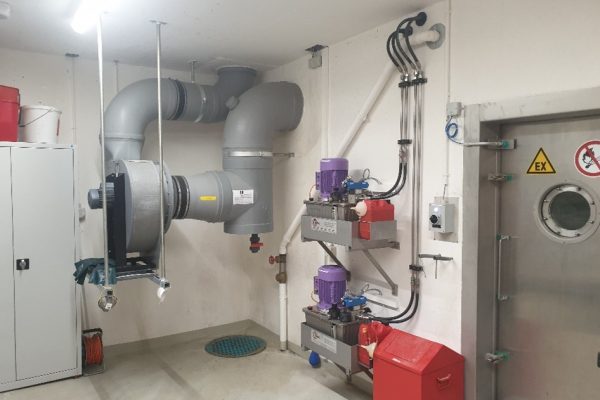

Das Betriebsgebäude, für welches in den nächsten Jahren Instanthaltungsmassnahmen erforderlich gewesen wären, wurde aus Kosten- und Zeitgründen Rückgebaut und durch einen Container ersetzt. Im Betriebsgebäude befanden sich die Elektro-Hauptverteilung, die Schaltschrankanlage, das Hydraulikaggregat für den Siebrechen des Regenbeckens und ein Betriebsraum mit Toiletten. Der neue Container der das Betriebsgebäude nun ersetzt wurde in zwei Bereiche aufgeteilt. In einem Bereich befindet sich die Toilettenanlage, die vom Entsorgungshof aus zugänglich sind ohne das ARA Areal betreten zu müssen. Im anderen Teil befindet sich die Schaltschrankanlage und der Betriebsraum. Die neue Steuertechnik mit HMI (Touch Display) wurde im Betriebs-Container installiert und kann dort lokal bedient werden. Zudem ist die Bedienung von jedem beliebigen Standort mittels neuem Prozessleitsystem möglich.

«Ich habe nun besten Überblick über sämtliche Anlagenteile. ARAbella online zeigt mir auf einen Blick die Zustände der Systeme und die Abwasser-Mengen auf der ARA, wie auch im Kanalnetz» Daniel Disler, Leiter Werkhof Niederbipp

STEBalarm für Klarheit und Flexibilität

STEBalarm ermöglicht dem Betrieb eine komfortable Verwaltung der Alarme. Diese können eigenständig priorisiert und angepasst werden. Weiterhin unterstützt die in STEBalarm integrierte Dienstplanung den Betrieb wesentlich.

«Vorher leuchtete im Störfall einfach ein roter Knopf. Mit STEBalarm sehe ich nun genau, was wo passiert. Es ist nicht mehr nötig, für jede Störung vor Ort zu gehen. Ich kann vieles per Handy von zu Hause aus erledigen». Daniel Disler, Leiter Werkhof Niederbipp

Realisierung im laufenden Betrieb

Gemeinsam mit dem Büro Ryser Ingenieure AG Bern, konnte das Team der STABATEC die Sanierung der ARA, sowie der Ersatz der Steuer- und Messtechnik in den Aussenbauwerken, und die Integration eines Prozessleitsystems innert Jahresfrist im laufenden Betrieb realisieren.
