Neue Leittechnik und Automation

WVS Wasserverbund Seeland AG, Grundwasserfassungen und Wasserturm Gimmiz

STEBATEC durfte im vergangenen Jahr das vorhandene Prozessleitsystem und die Steuersoftwares des WVS ersetzen und umfängliche Prozessoptimierungen implementieren.

Der Energie Service Biel/Bienne, die Energie Seeland AG und der Seeländische Wasserversorgung Gemeindeverband sind Partner des Wasserverbunds Seeland, der im Berner Seeland rund 30 Gemeinden und 100`000 Menschen mit Trinkwasser beliefert.

Dabei handelt es sich um Grundwasser, das vom durchlässigen Aareschotter unter dem Berner Seeland bereits bis zur Trinkwasserqualität gefiltert ist. In fünf bei Walperswil abgeteuften Wasserfassungen wird das Grundwasser gewonnen und ins Hochreservoir des Wasserturms von Gimmiz gepumpt. Von dort fliesst es dann im Bezugsfall im freien Abfluss zu den Pumpwerken der einzelnen Wasserversorgern.

Über 40 unnötige Pumpenzyklen verhindern

Das Reservoir im Wasserturm ist mit seinen 600 m3 angesichts des mittleren Tagesbedarfs von 10’500 m3 und einer maximalen Bezugsmenge von 33 m3/min sehr klein. Da die Pumpen der Wasserfassungen bisher entweder nur unter Volllast oder gar nicht liefen, kam es täglich bis zu rund 45 Pumpbefehlen.

Bei den zwei Fassungen, die am nächsten beim Hagneck-Kanal liegen und den grössten Beitrag leisten, wird das Wasser zudem mit UV-Licht desinfiziert. Die Lebensdauer der dazu eingesetzten UV-Röhren leidet jedoch beträchtlich unter dem intermittierenden Betrieb.

Der Wasserverbund Seeland suchte daher nach einem Steuerregime, welches unter diesen Umständen dennoch einen zuverlässigen und wirtschaftlichen Betrieb ermöglicht.

Ein mutiger Vorschlag zur Automatisierung

Der WVS hatte sich bereits im Vorfeld dazu entschlossen, zu ersetzende Pumpen mit Frequenzumrichtern auszustatten, um künftig die Pumpen modulierend zu betreiben. Die STEBATEC war bereits langjährig als Elektroplaner und ausführende Installationsfirma beim WVS tätig und hat diese Arbeiten übernommen und koordiniert. Auf Basis der grossen Erfahrung der STEBATEC wurde nach den Umrüstungen ein Steuerkonzept erstellt, welches das volle Potential der Anlage ausschöpft.

Das Volumen des Reservoirs im Wasserturm wird so bewirtschaftet, dass stetig genügend Wasser für die Bezüger vorhanden ist, jedoch auch als Puffer bei Bezugspausen genutzt werden kann. Zudem mussten die beiden, mit einer UV-Anlage ausgestatteten, nahe am Hagneckkanal gelegenen Fassungen bevorzugt werden. Mit diesen Voraussetzungen sollten die nötigen Pumpenzyklen auf ein Minimum reduziert werden können.

Der detailliert ausgearbeitete Vorschlag überzeugte die Geschäftsleitung vom Wasserverbund Seeland. Nach Prüfung weiterer Varianten anderer möglicher Lieferanten hat sich der WVS entschieden, den Weg mit der STEBATEC zu gehen.

Innovation hat sich gelohnt

Selbstverständlich hatten sämtliche Arbeiten unter Betrieb zu erfolgen, denn eine Trinkwasserversorgung ist jederzeit aufrechtzuerhalten. Das bestehende Steuersystem musste daher weiterhin in Betrieb bleiben, während parallel die Arbeiten und Inbetriebnahmen der neuen Steuerungen liefen.

Dies setzte voraus, dass die STEBATEC während der Umbauphase für die steuerungstechnischen Anlageteile den Pikettdienst übernommen hat, um im allfälligen Störfall schnell eingreifen zu können. Durch die grosse Erfahrung des Projektteams konnten die nötigen ungeplanten Einsätze allerdings auf ein Minimum begrenzt werden.

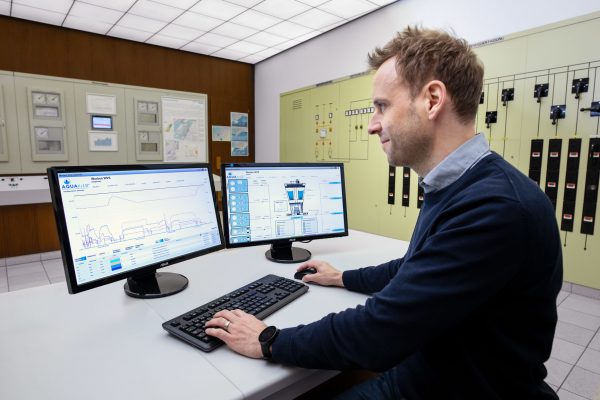

Eine Trinkwasserversorgung stellt eines der wichtigsten Teile der öffentlichen Infrastruktur dar. Die nötige IT- und Netzwerkumgebung zum Prozessleitsystem AQUAbella, das die vernetzte Anlage steuert, muss daher denn erweiterten Richtlinien des IKT-Standards vom Branchenverband SVGW entsprechen. Die Massnahmen zur Wahrung der IT-Sicherheit genossen beim Systemwechsel des Wasserverbunds Seeland daher einen überaus hohen Stellenwert.

Bei derart umfassenden Änderungen an einem bestehenden System, die unter Betrieb erfolgen müssen, stellt die Inbetriebnahme des neuen Regimes immer den Moment der Wahrheit dar. Der Wasserverbund Seeland AG konnte mit Befriedigung feststellen, dass alles reibungslos funktionierte und das neue Pumpenregime das gemachte Versprechen voll und ganz hält.

Aufgabenstellung

  • Pumpenzyklen auf ein Minimum reduzieren
  • Alle neun Anlagenteile die fünf Fassungen, das Reservoir und die Betriebszentrale im Turm sowie die Anlagen zweier Partnerwerke des Wasserverbunds wurden mit neuen Steuerungen und allen notwendigen elektrischen und elektronischen Komponenten ausgerüstet.
  • Die neu bestückten Anlagen konnten dann in einem zweiten Schritt miteinander vernetzt werden, um das angestrebte Ziel eines durchflussgesteuerten und niveaugeregelten Systems zu erreichen.
  • Zusätzlich wurde ein Trinkwassermonitoring installiert, das laufend bei den Fassungen Messwerte erhebt und diese zu einem Gesamtbild zusammenfügt. Damit kann das System im allfälligen Ereignisfall, beispielsweise einem Unfall mit Grundwasserverschmutzung, so frühzeitig wie möglich die Pumpen betroffener Gebiete ausser Betrieb setzen oder bei bereits kontaminiertem Wasser im Reservoir den Bezug ganz sperren.

Spezialitäten

  • Das Volumen des Reservoirs im Wasserturm wird so bewirtschaftet, dass stetig genügend Wasser für die Bezüger vorhanden ist, jedoch auch als Puffer bei Bezugspausen genutzt werden kann.
  • Sämtliche Arbeiten hatten unter Betrieb zu erfolgen, denn eine Trinkwasserversorgung ist jederzeit aufrechtzuerhalten.
  • STEBATEC übernahm während der Umbauphase für die steuerungstechnischen Anlageteile den Pikettdienst.

Eingesetzte Produkte

Das Alarmsystem für alle Fälle: intelligent, flexibel, bedienerfreundlich, modular
Unser Alarmsystem STEBalarm ist äusserst vielseitig einsetzbar. Für unterschiedlichste Branchen wie zum Beispiel Detailhandel und Grossverteiler, Lebensmittelbranche Herstellung, Transport, Verkauf, Gemeinden und Städte, Bund und Kantone, Industrie- und Produktionsunternehmen, Banken, Forschungsbetriebe, Institute, Energieversorger, und Kraftwerksbetreiber.
Das Prozessleitsystem für Trinkwasserversorger mit höchsten Ansprüchen an Sicherheit, Funktion und Komfort.
Das für Trinkwasserversorger optimierte Prozessleitsystem ermöglicht die Bedienung, Bewirtschaftung, Überwachung und die vollautomatische Steuerung von Trinkwasserversorgungen. Durch die Browserbedienung kann das System von jedem beliebigen Rechner im Netzwerk ohne Clientsoftware-Installation einfach und schnell genutzt werden, was weiterhin auch spätere Updatekosten stark reduziert.
Sichere und volumenreduzierte Datenübertragung im Internet und in Netzwerken.
Vernetzung und Fernsteuerung von Automationsanlagen STEBAnet Mobilfunk, Festnetz und Standleitungen sind Datenkommunikationssysteme für dezentral angeordnete Steueranlagen. Messdaten und Steuerinformationen werden Vorort zwecks Backup aufgezeichnet und zyklisch Paketweise/komprimiert in die Datenbank des zentralen Prozessleitsystems gesendet. STEBAnet kommuniziert Datenvolumenschonend und baut Verbindungen nur bei Bedarf auf, zum Beispiel dann, wenn ein Nutzer am Prozessleitsystem Livedaten betrachtet.
Sichere Abgrenzung zum Internet. Hoher Komfort.
Wir bieten massgeschneiderte, kostenoptimale und zukunftsfähige Lösungen für eine optimale Abgrenzung der Automationssysteme zum Internet, während der Zugriff auf die Systeme hinsichtlich Komfort und Flexibilität erhalten bleibt.
Entwicklung automatischer Prozesse für Effizienz und Sicherheit
Wir sind spezialisiert in der Projektierung, im Aufbau und Service kritischer Infrastrukturen nach höchsten Verfügbarkeits- und Sicherheitsstandards. Unter Einsatz von komplexer Regelungstechnik, Algorithmen und Datenbankbasierter Intelligenz entwickeln wir auch für Ihren Prozess das optimale Automationssystem.
Elektroengineering mit Praxiserfahrung
Wir engagieren uns mit Leidenschaft für die optimale Lösung. Dabei ist uns die vertrauensvolle und enge Zusammenarbeit mit Betreiber und Planer besonders wichtig. Unsere Firmengeschichte begann bereits in den 60er Jahren; die Vielzahl an seither realisierten Projekten verschaffte uns umfangreiches Expertenwissen in der Industrieautomation und der Elektroplanung. Die kombinierte Erfahrung aus der Praxis als Mess- Steuer- und Regeltechnikanbieter und konzeptionelles Wissen machen uns zum zuverlässigen Mandats-Partner für Betreiber und Planungsbüros.
Präventive Wartung, Unterhalt, Ersatzteilemanagement und viele weitere Dienstleistungen zur Absicherung der Ausfallsicherheit von Automationsanlagen.
Ob es sich um das Reinigen von Anlagen oder Ersetzen von mechanischen Verschleissteilen, das Überwachen der Funktionen, das Kalibrieren von Messgeräten oder Softwareupdates handelt, immer dann, wenn Kunden Unterstützung beim idealen Betrieb und Unterhalt einer Anlage aus unserem Haus benötigen, stehen wir mit unseren Diensten zur Verfügung.

Feedback

««Die Projektrealisierung hat auf Anhieb funktioniert. Die enorme Leistungsbereitschaft, die Kompetenz und natürlich auch die Begeisterung für Innovationen der Mitarbeitenden von Stebatec haben uns sehr überzeugt.»»
Thomas Weyermann
Geschäftsführer WVS Wasserverbund Seeland AG
