Automatisation de l’approvisionnement en eau potable de Saanen/Gstaad

Une coopération réussie depuis près de cinquante ans

Une coopération réussie depuis près de cinquante ans

L’exemple de l’approvisionnement en eau de Saanen, dans l’Oberland bernois, montre comment l’entreprise SCHEIDEGGER Trinkwasser, vieille de 50 ans, qui fait partie de STEBATEC, a façonné le paysage suisse de l’approvisionnement en eau. La municipalité de Saanen comprend également Gstaad, Saanenmöser et les hameaux d’Abländschen et de Turbach, célèbres dans le monde entier.

La municipalité est très grande et étendue, et l’utilisation touristique fait que la consommation fluctue beaucoup. Une petite anecdote des «premiers temps» illustre le fonctionnement de la surveillance des installations extérieures. Par exemple, l’un des réservoirs n’était relié à la poste que par un câble téléphonique. Si le flotteur déclenchait une alarme de niveau d’eau, une cloche sonnait dans le bureau de poste, après quoi un employé transmettait l’alarme à la distribution d’eau par téléphone.

«L’alarme ne pouvait être donnée que pendant les heures d’ouverture du bureau de poste».

La coopération avec SCHEIDEGGER à Saanen remonte à 1973, lorsque le fondateur de l’entreprise, Paul Scheidegger, a équipé de sa technologie certaines parties du système et a installé le premier réseau de câbles et un système de contrôle électromécanique. Ce système de contrôle est resté en service pendant quarante ans jusqu’en 2013, date à laquelle il a été converti en système de contrôle de programmes stockés. Pour l’automatisation de l’approvisionnement en eau potable, toutes les parties du système concernées par l’approvisionnement ont été reliées par des faisceaux de câbles, à l’exception de deux installations extérieures éloignées ; les deux stations extérieures communiquent encore actuellement via le réseau mobile. À Saanen, le système de contrôle basé sur des courbes de consigne est utilisé.

La gestion via les courbes de consigne

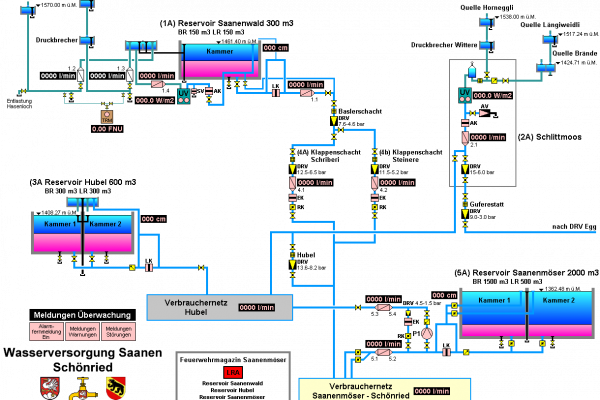

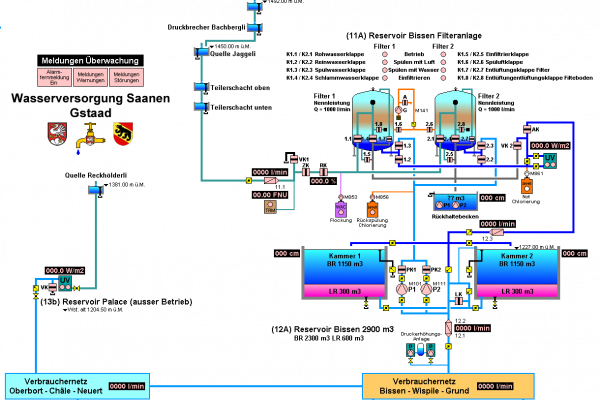

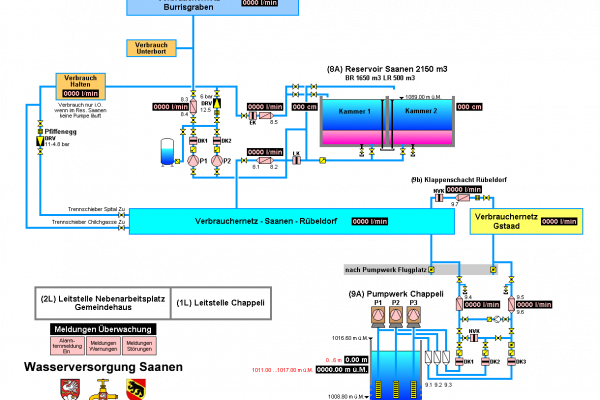

Le système de contrôle commande tous les processus dans la zone d’approvisionnement largement ramifiée et enregistre en permanence toutes les données pertinentes.

Le contrôleur de courbe de consigne sert de centrale d’intelligence pour la gestion des quantités d’eau. Les courbes sont visuellement faciles à lire et facilitent la vue d’ensemble, tandis que des cibles de contrôle assez complexes peuvent être fixées et suivies. Le système permet de créer plusieurs courbes de consigne, chacune étant automatiquement appliquée à différents moments ou conditions (par exemple, en cas d’incendie ou de défaillance du système) si les critères sont remplis. En ce qui concerne les exigences hygiéniques selon lesquelles l’eau dans les bassins et les conduites ne doit pas stagner pendant de longues périodes, le régulateur de courbe de consigne unique offre des avantages considérables car, avec les réglages appropriés, toutes les parties du système sont utilisées dans un ordre chronologique.

Pour garantir des débits uniformes, dont par exemple les stations d’épuration UV ont besoin, le système est également utilisé en combinaison avec des clapets de régulation et des convertisseurs de fréquence.

Arno Romang, le responsable des opérations de l’approvisionnement en eau, a pu déclarer avec satisfaction que «le nouveau système de contrôle permet une interaction plus fine des parties du système, ce qui signifie que l’énergie de fonctionnement peut être économisée année après année.»

Mais la consommation d’eau est également en baisse. Cela est principalement dû aux nouvelles conduites et aux possibilités de surveillance améliorées avec le système de contrôle.

Nouvelle station de pompage des eaux souterraines

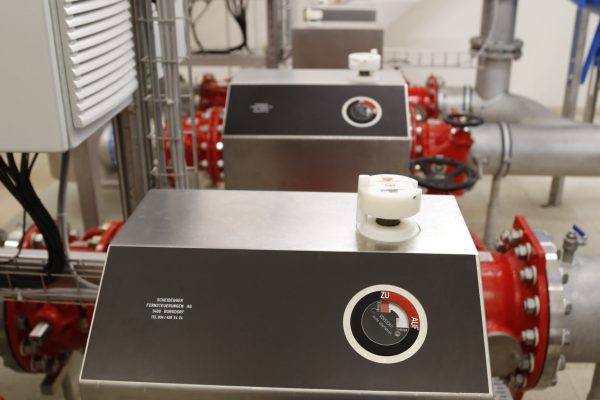

Saanen couvre actuellement plus de 70 % de ses besoins en eau potable grâce à un total de douze puits de source, mais dispose également de deux puits souterrains. Une station de pompage des eaux souterraines est également toute neuve (état : 2021). Il a été construit pour répondre à l’exigence cantonale d’un approvisionnement en eau redondant. Trois puits équipés de six pompes au total peuvent pomper jusqu’à 12 000 litres par minute, ce qui permettrait d’alimenter toute la communauté – même en cas de panne de courant, grâce à un générateur diesel. Les quatre puissantes pompes qui alimentent le système d’approvisionnement sont suivies de soupapes pour éviter d’éventuelles surpressions. La commande et le contrôle de ces volets proviennent également de SCHEIDEGGER.

La qualité de notre eau potable est susceptible de devenir beaucoup plus importante à l’avenir, d’autant plus que les réglementations sur l’hygiène et les niveaux maximums de polluants sont constamment renforcés. Saanen, située en haute altitude, est peut-être moins touchée par cette situation, mais on a immédiatement saisi l’occasion du nouveau bâtiment pour mettre également en place une route d’essai, sur laquelle les valeurs de qualité sont enregistrées en permanence. Bien entendu, ces valeurs mesurées peuvent également être appelées à tout moment via le système de contrôle.
Des informations supplémentaires sont disponibles sur le site www.scheidegger-trinkwasser.ch.



Produits utilisés

Fonctionnement des clapets sur batterie en cas de panne de courant - simplement par l'intermédiaire d'un UPS dans l'armoire de commande!
La puissance électrique la plus faible, le couple le plus élevé même avec un fonctionnement sur batterie en cas de panne de courant. Le servomoteur de clapet Scheidegger avec alimentation 24V DC convainc par sa transmission idéale de la puissance. Une sélection de pièces d’adaptation permet de monter le servomoteur sur toutes les marques de volets disponibles dans le commerce.
Détecter et localiser la contamination de l'eau potable à un stade précoce grâce à des mesures en ligne et des mesures combinées
L’enregistrement, l’évaluation et l’alarme des données comme système d’alerte précoce et pour le contrôle de la qualité. Notre système ALLinONE de surveillance de la qualité de l’eau potable offre les avantages suivants : enregistrement des concentrations entre les prélèvements ou les analyses de laboratoire, surveillance des valeurs limites des différents paramètres et évaluation des variables mesurées combinées / corrélations, ainsi qu’alarme ciblée avec des messages d’alarme détaillés dans les opérations d’approvisionnement en eau.
Le système de contrôle des processus pour les fournisseurs d'eau potable avec les exigences les plus élevées en matière de sécurité, de fonctionnement et de confort.
Le système de contrôle des processus optimisé pour les fournisseurs d’eau potable permet l’exploitation, la gestion, la surveillance et le contrôle entièrement automatique des approvisionnements en eau potable.
Une automatisation individuelle pour des processus sûrs et efficaces.
Nous vous assistons dans l’analyse des risques, les concepts électriques, de commande et d’énergie et la programmation individuelle des automates en exploitation et dans la mise en œuvre de projets d’automatisation.
Séparation sûre de l'Internet. Haut niveau de confort.
Nous proposons des solutions sur mesure, à coût optimisé et à l’épreuve du temps, pour une démarcation optimale des systèmes d’automatisation de l’internet, tout en maintenant l’accès aux systèmes en termes de confort et de flexibilité.
Développement de processus automatiques pour l'efficacité et la sécurité
Nous sommes spécialisés dans la planification de projets, la construction et l’entretien d’infrastructures critiques selon les normes de disponibilité et de sécurité les plus strictes. En utilisant une technologie de contrôle complexe, des algorithmes et une intelligence basée sur une base de données, nous développons également le système d’automatisation optimal pour votre processus.

Feedback

««le nouveau système de contrôle permet une interaction plus fine des parties du système, ce qui signifie que l'énergie de fonctionnement peut être économisée année après année.»»
Arno Romang
Responsable de l'exploitation de l'approvisionnement en eau
